Ref.: 353120
BOMBA NEUMÁTICA DE PISTÓN PARA ACEITE PUMPMASTER 2, PM2 - 3:1, MURAL
Ref.: 353120
BOMBA NEUMÁTICA DE PISTÓN PARA ACEITE PUMPMASTER 2, PM2 - 3:1, MURAL
Bombas neumáticas de pistón de la serie PM2. Bombas neumáticas de baja
presión para el transvase y suministro, a caudales medios, de aceites
lubricantes o industriales a través de sistemas sencillos de
distribución con viscosidades más bajas, enrolladores y medidores.
Concebidas para montaje sobre bidón o depósito, para acoplamiento
directo o de forma mural, utilizando los accesorios de aspiración de
fluido apropiados. Incorpora adaptador de 2” (M) y válvula de descarga
de presión. El diseño y los materiales de última generación empleados
garantizan un alto rendimiento, con un bajo consumo de energía. Motor
alternativo de accionamiento neumático, de tipo diferencial, libre de
mantenimiento. Pistón de bomba de doble efecto. Consumo de aire medido a
6 bar (87 psi) y a 150 ciclos/min. Máximo caudal salida libre medido a 7
bar (102 psi). Nivel de ruido medido a 1 m (3') de la bomba, a 7 bar
(102 psi) de presión de aire y a salida libre. Manual de instrucciones: 835807.
Datos técnicos
Documentación
Más información
| Fluidos | Aceite |
| Fluidos compatibles | Aceite, Fluido de transmisión |
| Montaje de bomba | Bomba mural |
| Ratio de presión | 3:1 |
| Rango de presión de aire | 1,5-10 bar (21,75-145 psi) |
| Consumo de aire | 180 NL/min (6,4 scfm) |
| Máxima presión de salida | 30 bar (435 psi) |
| Diámetro efectivo de motor de aire | 35 mm (1,4") |
| Carrera del pistón neumático | 75 mm (3") |
| Entrega por ciclo | 10 l (2,7 gal) |
| Ciclos por minuto (aprox.) | 200 cycles |
| Caudal | 10 l/min (2,7 gal/min) |
| Máximo caudal a salida libre | 35 l/min (9,3 gal/min) |
| Entrada de aire | 1/4" NPSM (F) |
| Entrada de fluido | 3/4" BSP (F) |
| Tipo de entrada de fluido | Válvula de bola |
| Salida de fluido | 1/2" BSP (F) |
| Materiales de zonas húmedas | Aluminio, Acero, NBR, PTFE |
| Material bajos de bomba | Acero al carbono |
| Nivel sonoro | 80 dB |

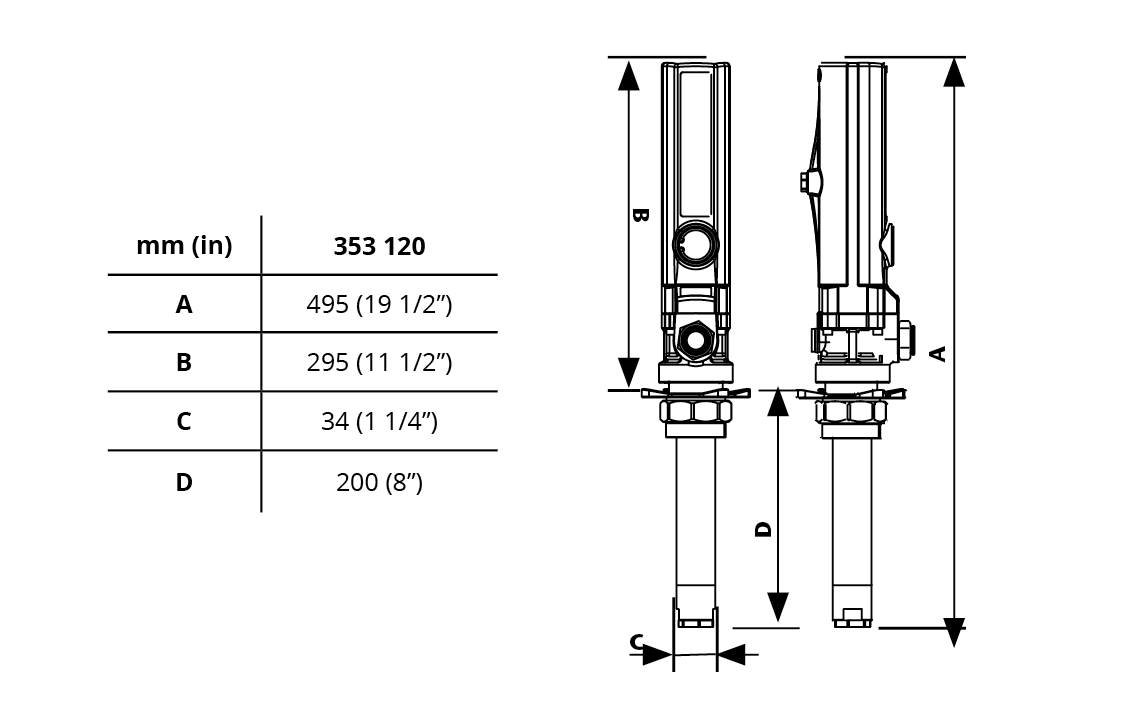

| Altura tubo | 200 mm (7,9") |
| Altura total | 495 mm (19,5") |
| Peso | 2 kg (4,4 lb) |
Modelos
| Código | Fluidos | Montaje de bomba | Salida de fluido | Altura tubo | Altura total |
|---|---|---|---|---|---|
| 353120 | Aceite | Bomba mural | 1/2" BSP (F) | 200 mm (7,9") | 495 mm (19,5") |
| 358120 | Aceite | Bomba para bidón 60 l (16 gal) | 1/2" BSP (F) | 700 mm (27,5") | 995 mm (39") |
| 354120 | Aceite | Bomba para bidón 205 l (55 gal) | 1/2" BSP (F) | 905 mm (35,6") | 1200 mm (47") |
