BOMBA NEUMÁTICA DE PISTÓN PARA TINTA PUMPMASTER 60, PM60 - 22:1
Ref.: 543010
BOMBA NEUMÁTICA DE PISTÓN PARA TINTA PUMPMASTER 60, PM60 - 22:1
Bombas neumáticas de pistón de la serie PM45. La gama de bombas
Dreadnought PM60 utiliza motores de aire de 6" y está diseñada para
el trasvase de todo tipo de tintas offset. Es la solución ideal para el
trasvase de tintas tanto en instalaciones de suministro centralizado
como en sistemas de mezcla de colores, principalmente si la tinta se

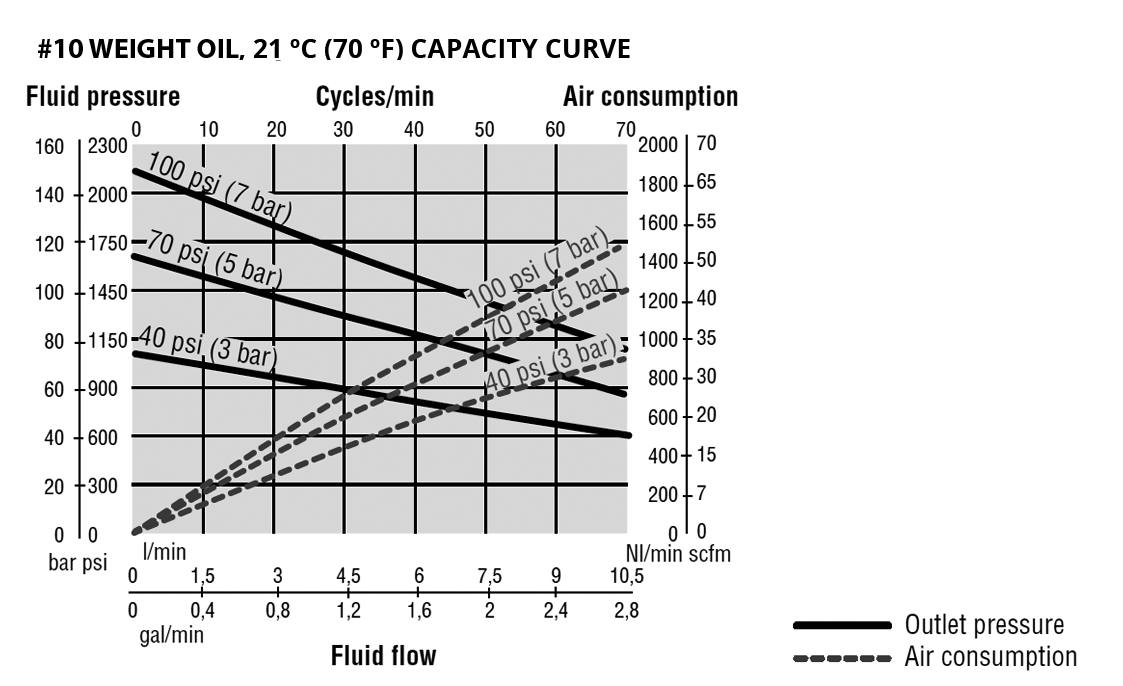

bombea desde contenedores fijos. Caudal aproximado a 7 bar (100 psi) de
presión de entrada de aire y a 60 ciclos/min. SAMOA recomienda que la
bomba trabaje a 30 ciclos/min para reducir el desgaste de las partes
móviles y minimizar el mantenimiento. Manual de instrucciones: 854806.
Datos técnicos
Documentación
Más información
| Fluidos | Otros fluidos |
| Tipo de Producto | Bombas de Pistón de Paletas |
| Modelo | PM45 |
| Aplicación | Procesos Industriales |
| Ratio de presión | 22:1 |
| Caudal | 2,2 kg/min (4,8 lb/min) |
| Entrega por ciclo | 0,18 l (0,05 gal) |
| Ciclos por minuto (aprox.) | 5.5 cycles |
| Máximo caudal a salida libre | 4,5 kg/min (9,9 lb/min) |
| Rango de presión de aire | 1,5-7 bar (20-100 psi) |
| Consumo de aire | 1100 NL/min (38,8 scfm) |
| Máxima presión de salida | 154 bar (2235 psi) |
| Diámetro efectivo de motor de aire | 150 mm (6 ") |
| Carrera del pistón neumático | 100 mm (4 ") |
| Entrada de aire | 1/2" BSP (F) / 1/2" NPT (F) |
| Entrada de fluido | 2" BSP (M) |
| Tipo de entrada de fluido | Válvula de bola |
| Salida de fluido | 3/4" BSP (F) / 3/4" NPT (F) |
| Materiales de zonas húmedas | Acetal, Vitón, Acero al carbono, Hierro fundido, Bronce, UHMWPE |
| Material bajos de bomba | Acero al carbono |

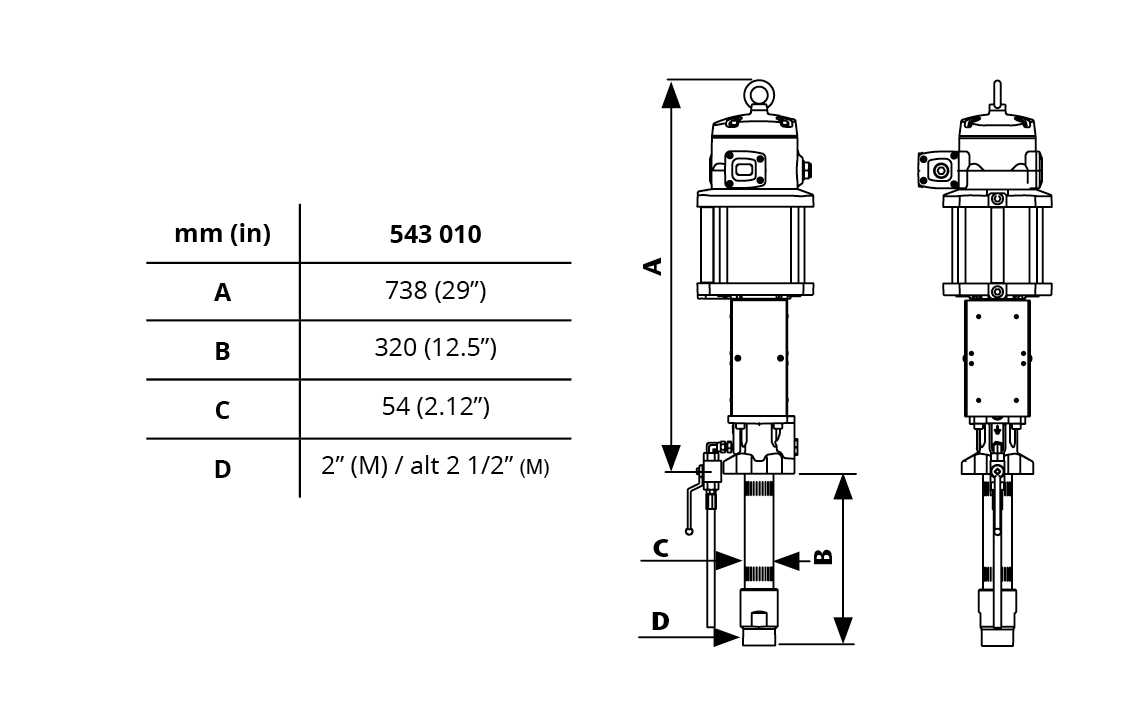

| Altura tubo | 320 mm (12,6 ") |
| Montaje de bomba | Bomba para bidón 205 l (55 gal) |
| Altura total | 1058 mm (41,6 ") |
| Nivel sonoro | 80 dB |
| Peso | 23 kg (50,7 lb) |
